ワイドストロークコンパクトマシニングセンタ
W1000Xd2
W1000Xd2
Nikko-Kikai 日光機械株式会社W1000Xd2
 |

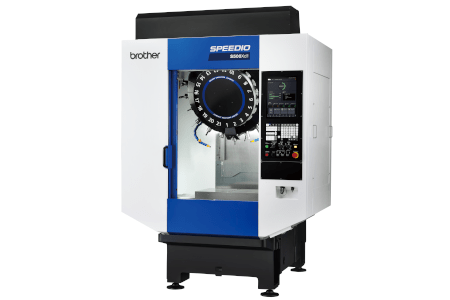

| （※機械画像はW1000Xd1） |
| 機種名 | W1000Xd2 | |||
| 移動量 | X軸 | mm | 1,000 | |
| Y軸 | mm | 500 | ||
| Z軸 | mm | 380 | ||
| テーブル | 作業面の大きさ | mm | 1,100 x 500 | |
| テーブル上面から主軸端までの距離 | mm | 150 ～ 530 | ||
| 最大積載質量 (均一荷重) | kg | 300 | ||
| 主軸 | 主軸回転速度 | min-1 | 12,000 min-1 仕様 | 1 ～ 12,000 |
| 10,000 min-1 高トルク仕様 (OP) | 1 ～ 10,000 | |||
| 16,000 min-1 仕様 (OP) | 1 ～ 16,000 | |||
| タップ加工時主軸回転速度 | min-1 | MAX. 6,000 | ||
| 主軸テーパ穴 | 7/24 テーパ No.30 | |||
| BT二面拘束主軸 (BIG PLUS) | オプション | |||
| クーラントスルースピンドル (CTS) | オプション | |||
| ATC | ツールシャンク形式 | MAS-BT30 | ||
| プルスタッド形式 | MAS-P30T-2 | |||
| 工具収納本数 | 本 | 14 / 21 / 28 | ||
| 最大工具径 / 長さ / 質量 | Φ110mm / 250mm / 3kg | |||
| 機械の大きさ | 機械の高さ | mm | 2,633 | |
|
所要床面の大きさ ( 幅 x 奥行 ) |
mm |
2,410 x 2,233 |
||
| 機械質量 | kg | 3,350 | ||
| 制御装置 | CNC-D00 | |||
