V33i・V56i

V33i・V56i

立形マシニングセンタ
V33i
V56i
牧野フライス製作所

V33i・V56i

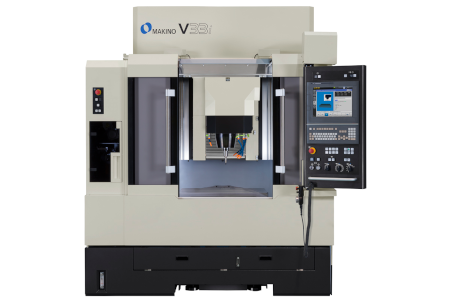

（※機械画像はV33i）
熱による影響を自ら監視・抑制
主軸の発熱対策 軸芯冷却 / アンダーレース潤滑
送り軸の発熱対策 ボールねじ・モータの冷却
環境温度対策 サーマルガード　機械本体をカバーリングして外気を遮断



高精度加工を支える主軸
全回転領域で、振れと振動を徹底的に排除。最高回転の長時間加工で安定した制度を実現。
主軸回転時の振動 3μm 以下 (全回転域) <実績値>
主軸熱変位量 ±1 μm <実績値>



主軸バリエーション
V33i   V56i
20000回転主軸 HSK-A63 20000回転主軸 BT40
HSK-A63
30000回転主軸 HSK-E50 30000回転主軸 HSK-F63
HSK-F63
40000回転主軸 HSK-E32 12000回転主軸 BT40
HSK-A63
BIG PLUS (BBT40)
使いやすい構造
◆ ラクな姿勢で工具・ワークの確認ができます
◆ オペレータドアは天井まで一体で開き、クレーンでのワーク積み下ろしに便利です



切りくずを確実に処理
◆ ノズルクーラント (標準仕様)
　　切削液とエアブロー用ノズルを、主軸の周りに効果的に配置しました
◆ スルースピンドルエア (標準仕様)
　　刃先やホルダからエアを供給します　※V33i 40K主軸は付属不可
◆ スルースピンドルクーラント1.5MPa (特別仕様)
　　穴加工、高速加工で切りくずを加工ポイントから確実に排除します
機械本体仕様
機種名 V33i V56i
移動量 X軸 mm 650 900
Y軸 mm 450 550
Z軸 mm 350 450
テーブル テーブルの大きさ mm 750 x 450 1,050 x 550

最大ワークサイズ

( 幅 x 奥行 x 高さ ）

 mm

750 x 635 x 250

（制限あり）

1,050 x 720 x 450

（制限あり）
最大積載質量 kg 300 800
テーブル上面形状 18H8 x 4本、T溝 18H8 x 5本、T溝
主軸 主軸回転速度 min-1 200 ～ 20,000 50 ～ 20,000
- [ OP：12,000回転主軸 / BT40 / BBT40 / HSK-A63 ]
[ OP：30,000回転主軸 / HSK-E50 ] -
[ OP：40,000回転主軸 / HSK-E32 ] -
[ OP：20,000回転主軸 / HSK-A63 ]
[ OP：30,000回転主軸 / HSK-F63 ]
[ OP：80,000回転 BIG製高速アタッチメント取付仕様 ]
変速レンジ数 電気式2段
冷却 / 潤滑 軸芯・ジャケット冷却 / アンダーレース潤滑
ATC ツールシャンク形式 - JIS B6339 40T
プルスタッド形式 - MAS403 P401T1
工具収納本数 本 15 [ 25 / 40 / 60 ]（BT40 / HSK-A63 / HSK-F63 / HSK-E50）
機械の大きさ 機械の高さ mm 2,400 2,925
幅 x 奥行 mm 2,245 x 3,290 3,470 x 3,110
所要床面の大きさ (幅 x 奥行) mm 2,700 x 4,055 4,550 x 3,440
機械質量 kg 7,400 10,400
制御装置 Professional 6
