MCR-A5CⅡ

MCR-A5CⅡ

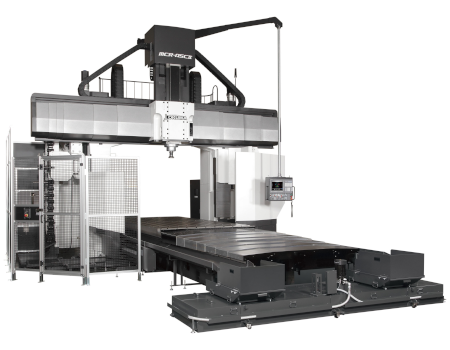

5面加工門形マシニングセンタ
MCR-A5CⅡ

MCR-A5CⅡ

20

	機種名		MCR-A5CⅡ 20
	呼称		20x30	20x40	20x50
移動量	X軸(テーブル前後)	mm	3,200	4,200	5,200
	Y軸(主軸頭左右)	mm	2,600
	Z軸(ラム上下)	mm	800
	W軸(クロスレール昇降)	mm	800
	有効門幅	mm	2,150
	テーブル上面から主軸端までの距離	mm	0-1,450
テーブル	作業面の大きさ	mm	1,500 x 3,000	1,500 x 4,000	1,500 x 5,000
	最大積載質量	kg	12,000	16,000	20,000
	テーブル上面の形状 [T溝幅×本数(間隔)]	mm	24H7x11
主軸	主軸回転速度	min-1	30～4,000
	主軸テーパ		7/24 - No.50
	ツールシャンク形式		MAS BT 50
ATC	工具収納本数	本	50 [80 , 100 , 120 , 180]
ATC	工具最大径	mm	隣接工具あり:Φ135、隣接工具なし:Φ230
機械の大きさ	機械の高さ	mm	5,820
	所要床面の大きさ (幅x奥行)	mm	6,180 x 8,430	6,180 x 10,730	6,180 x 12,830
	機械質量	kg	32,000	36,000	40,000
制御装置			OSP-P300MA

25

	機種名		MCR-A5CⅡ 25
	呼称		25x30	25x40	25x50	25x65
移動量	X軸(テーブル前後)	mm	3,200	4,200	5,200	6,700
	Y軸(主軸頭左右)	mm	3,100
	Z軸(ラム上下)	mm	800
	W軸(クロスレール昇降)	mm	1,000
	有効門幅	mm	2,650
	テーブル上面から主軸端までの距離	mm	0-1,650
テーブル	作業面の大きさ	mm	2,000 x 3,000	2,000 x 4,000	2,000 x 5,000	2,000 x 6,500
	最大積載質量	kg	18,000	22,000	27,000	34,000
	テーブル上面の形状 [T溝幅×本数(間隔)]	mm	24H7x11
主軸	主軸回転速度	min-1	30～4,000
	主軸テーパ		7/24 - No.50
	ツールシャンク形式		MAS BT 50
ATC	工具収納本数	本	50 [80 , 100 , 120 , 180]
ATC	工具最大径	mm	隣接工具あり:Φ135、隣接工具なし:Φ230
機械の大きさ	機械の高さ	mm	6,020
	所要床面の大きさ (幅x奥行)	mm	6,680 x 8,430	6,680 x 10,730	6,680 x 12,830	6,180 x 16,430
	機械質量	kg	33,000	39,000	44,000	52,000
制御装置			OSP-P300MA

30

	機種名		MCR-A5CⅡ 30
	呼称		30x50	30x65	30x80	30x100
移動量	X軸(テーブル前後)	mm	5,200	6,700	8,200	10,200
	Y軸(主軸頭左右)	mm	3,600
	Z軸(ラム上下)	mm	800
	W軸(クロスレール昇降)	mm	1,200
	有効門幅	mm	3,150
	テーブル上面から主軸端までの距離	mm	0-1,850
テーブル	作業面の大きさ	mm	2,500 x 5,000	2,500 x 6,500	2,500 x 8,000	2,500 x 10,000
	最大積載質量	kg	33,000	43,000	52,000	66,000
	テーブル上面の形状 [T溝幅×本数(間隔)]	mm	24H7x13
主軸	主軸回転速度	min-1	30～4,000
	主軸テーパ		7/24 - No.50
	ツールシャンク形式		MAS BT 50
ATC	工具収納本数	本	50 [80 , 100 , 120 , 180]
ATC	工具最大径	mm	隣接工具あり:Φ135、隣接工具なし:Φ230
機械の大きさ	機械の高さ	mm	6,300
	所要床面の大きさ (幅x奥行)	mm	7,280 x 12,830	7,280 x 16,430	7,280 x 19,430	7,280 x 23,930
	機械質量	kg	50,000	59,000	67,000	78,000
制御装置			OSP-P300MA

35

	機種名		MCR-A5CⅡ 35
	呼称		35x50	35x65	35x80	35x100	35x120
移動量	X軸(テーブル前後)	mm	5,200	6,700	8,200	10,200	12,200
	Y軸(主軸頭左右)	mm	4,100
	Z軸(ラム上下)	mm	800
	W軸(クロスレール昇降)	mm	1,200
	有効門幅	mm	3,650
	テーブル上面から主軸端までの距離	mm	0-1,800
テーブル	作業面の大きさ	mm	3,000 x 5,000	3,000 x 6,500	3,000 x 8,000	3,000 x 10,000	3,000 x 12,000
	最大積載質量	kg	29,500	37,000	47,000	61,000	65,000
	テーブル上面の形状 [T溝幅×本数(間隔)]	mm	24H7x15
主軸	主軸回転速度	min-1	30～4,000
	主軸テーパ		7/24 - No.50
	19ツールシャンク形式		MAS BT 50
ATC	工具収納本数	本	50 [80 , 100 , 120 , 180]
ATC	工具最大径	mm	隣接工具あり:Φ135、隣接工具なし:Φ230
機械の大きさ	機械の高さ	mm	6,300
	所要床面の大きさ (幅x奥行)	mm	7,780 x 12,830	7,780 x 16,430	7,780 x 19,430	7,780 x 23,930	7,280 x 27,930
	機械質量	kg	56,000	65,000	79,000	87,000	101,000
制御装置			OSP-P300MA
