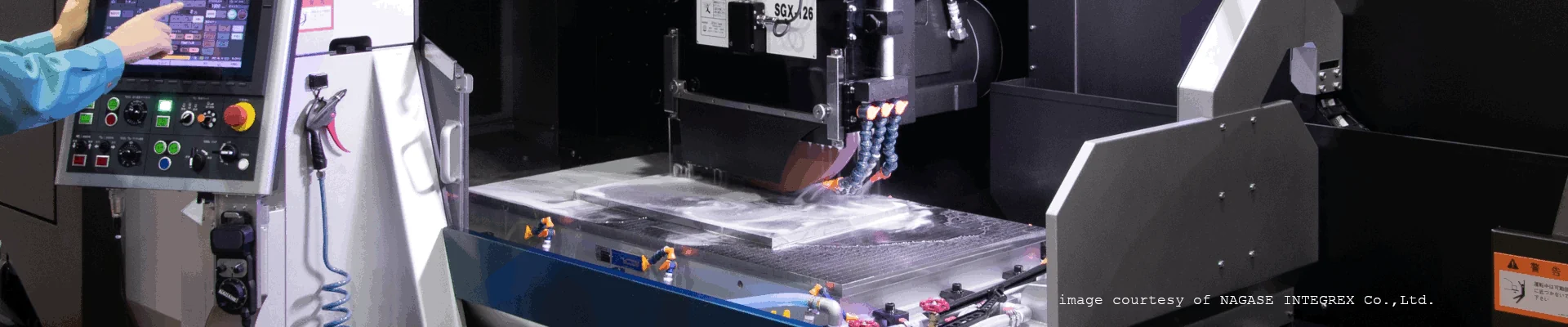

高精度門型平面研削盤
SGX-126・168
NAGASEi 研削盤・超精密加工機
NAGASEi 研削盤・超精密加工機 製品一覧
Nikko-Kikai 日光機械株式会社NAGASE INTEGREX 研削盤・超精密加工機 製品一覧
NAGASEi Lineup
チャック寸法： X600 × Y300 mm
テーブル移動量(左右×前後)： X800 × Y350 mm
上下最小単位： 0.0001 mm
前後最小単位： 0.0001 mm
砥石サイズ： φ200～305×25～38×φ127 mm
特徴： 理想の平面創成、鏡面品位を追及。ナガセの最高傑作
チャック寸法： X800 × Y400 mm
テーブル移動量(左右×前後)： X1000 × Y450 mm
上下最小単位： 0.0001 mm
前後最小単位： 0.0001 mm
砥石サイズ： φ200～305×25～38×φ127 mm
特徴： 理想の平面創成、鏡面品位を追及。ナガセの最高傑作
全31サイズ、詳細につきましては弊社営業までお尋ねください
サイズ： 525/63/64/93.../428まで、全31サイズ
チャック寸法： X500×Y250 ～ 4200×800 mm
テーブル移動量(左右×前後)： 700×270～4700×860 mm
上下最小単位： 0.0001 mm
前後最小単位： 0.0001 mm
砥石サイズ(SGC525)： φ200×19×φ50.8 mm
砥石サイズ(SGC428)： φ250～510×38～50×φ127 mm
特徴： 数多くの加工サイズ、仕様のラインナップをご提案
4タイプの仕様： S4、SLS2、SL2S、BL2D
全8サイズ、詳細につきましては弊社営業までお尋ねください
サイズ： 2015/4025/.../12025まで、全8サイズ
テーブル作業面積： 2000×1500 ～ 12000×2500 mm
上下軸ストローク： 650/1970/.../1800 mm
最大積載量： 3/10/...30 ton
上下・前後・左右最小単位： 0.0001/0.00001 mm
砥石サイズ(ORIGIN 2015)： φ510×100×φ203.2 mm
砥石サイズ(ORIGIN 12025)： φ610×100×φ304.8 mm
特徴： 1μmの切込みが確実に転写できる世界唯一の大型機
全12サイズ、詳細につきましては弊社営業までお尋ねください
IGTARP DESIGN 採用マシン
サイズ： 206/208/.../4015まで、全12サイズ
チャック寸法： 200×600/.../4000×1500 mm
テーブル移動量(左右×前後)： 2600×720/.../4600×1670 mm
上下最小単位： 0.0001 mm
砥石サイズ(SGD 206)： φ310～610×38～100×φ203.2 mm
砥石サイズ(SGD 4015)： φ330～610×100×φ304.8 mm
特徴： コンパクトな超精密門型研削盤
サイズ： 515、520Zero3、520Neo
チャック寸法(515)： 500×150 mm
チャック寸法(520)： 500×200 mm
テーブル移動量(左右×前後)(515)： 580×170 mm
テーブル移動量(左右×前後)(520)： 650×230 mm
上下最小単位： 0.0001 mm
砥石サイズ(515)： φ180～255×8～19×φ31.75 mm
砥石サイズ(520)： φ180～255×8～19×φ50.8 mm
特徴： 多彩な高精度加工に対応できる成形研削盤
チャック寸法(52)： 500×200 mm
チャック寸法(63)： 600×300 mm
チャック寸法(64)： 600×400 mm
テーブル移動量(左右×前後)(52)： 630×220 mm
テーブル移動量(左右×前後)(63)： 750×345 mm
テーブル移動量(左右×前後)(64)： 750×445 mm
上下最小単位： 0.001(0.0001) mm
砥石サイズ(52)： φ180～255×8～19×φ50.8 mm
砥石サイズ(63/64)： φ200～355×25～38×φ127 mm
特徴： 高精度・高剛性のスタンダードマシン
サイズ： 52/63/64/75
チャック寸法(52)： 500×200 mm
チャック寸法(63)： 600×300 mm
チャック寸法(64)： 600×400 mm
チャック寸法(75)： 700×500 mm
テーブル移動量(左右×前後)(52)： 610×235 mm
テーブル移動量(左右×前後)(63)： 750×340 mm
テーブル移動量(左右×前後)(64)： 750×440 mm
テーブル移動量(左右×前後)(75)： 830×580 mm
上下最小単位： W:0.002/M:0.0005 mm
前後最小単位： 0.02 mm
砥石サイズ(52)： φ180～255×8～19×φ50.8 mm
砥石サイズ(63/64/75)： φ200～355×25～38×φ127 mm
特徴： ロングセラーのスタンダード平面研削盤
IGTARP DESIGN 採用マシン
チャック寸法： X1200 × Y600 mm
テーブル移動量(左右×前後)： X1500 × Y695 mm
上下最小単位： 0.0001 mm
前後最小単位： 0.0001 mm
砥石サイズ： φ250～510×38～75×φ127 mm
特徴： 新世代ミドルレンジ高精度門型平面研削盤
IGTARP DESIGN 採用マシン
チャック寸法： X1600 × Y800 mm
テーブル移動量(左右×前後)： X1900 × Y895 mm
上下最小単位： 0.0001 mm
前後最小単位： 0.0001 mm
砥石サイズ： φ250～510×38～75×φ127 mm
特徴： 新世代ミドルレンジ高精度門型平面研削盤
IGTARP DESIGN 採用マシン
チャック寸法(104)： 1000 × 400 mm
チャック寸法(126)： 1200 × 600 mm
テーブル移動量(左右×前後)(104)： 1200 × 460 mm
テーブル移動量(左右×前後)(126)： 1500 × 695 mm
上下最小単位： 0.0001 mm
砥石サイズ(104)： φ250～405×38～50×φ127 mm
砥石サイズ(126)： φ250～510×38～75×φ127 mm
特徴： 新世代SGXシリーズのハイエンドモデル
チャック寸法(75)： 700 × 500 mm
チャック寸法(85)： 800 × 500 mm
テーブル移動量(左右×前後)： 1000 × 540 mm
上下最小単位： 0.0001 mm
砥石サイズ： φ230～355×25～38×φ127 mm
特徴： 汎用研削盤の枠を超える精度と能率を実現
IGTARP DESIGN 採用マシン
チャック寸法： 500 × 200 mm
テーブル移動量(左右×前後)： 600 × 240 mm
上下最小単位： 0.0001 mm
砥石サイズ： φ170～255×8～25×φ50.8 mm
特徴： 超精密”平面、鏡面、形状、溝、直角”
チャック寸法： 80 × 100 mm
ストローク(左右×前後)： 90 × 155 mm
前後最小単位： 0.0001 mm
上下最小単位： 0.0001 mm
砥石軸旋回： ±5°
砥石サイズ： φ100～160×0.1～10×φ40 mm
特徴： 世界最速(2000反転/min)の反転研削加工
全5サイズ、詳細につきましては弊社営業までお尋ねください
サイズ： 200/500/.../800まで、全5サイズ
チャックサイズ： φ200/φ500/.../φ800 mm
テーブル移動量： 210/300/497(RG600～800) mm
テーブル送り最小単位： 0.0001 mm
上下最小単位： 0.0001 mm
砥石サイズ(RG200)： φ180～255×8～19×φ50.8 mm
砥石サイズ(RG500～800)： φ200～355×25～38×φ127 mm
特徴： 油静圧ロータリテーブルで圧倒的な平面精度
同時6軸制御微細加工機
IGTARP DESIGN 採用マシン
チャック寸法： 700×400 mm
テーブル作業面積： 700×400 mm
ストローク(Y軸テーブル×X軸クロス)： 720×420 mm
XYZ(上下)軸最小単位： 1(0.1) nm
ワーク回転・工具旋回軸： 0.001°
特徴1： 転写誤差ゼロを追求、異次元の微細形状加工
