AL40G+・AL60G+・AL80G+・AL100G+
リニアモータ駆動 高速・高性能
精密形彫り放電加工機
精密形彫り放電加工機
Nikko-Kikai 日光機械株式会社AL40G+・AL60G+・AL80G+・AL100G+

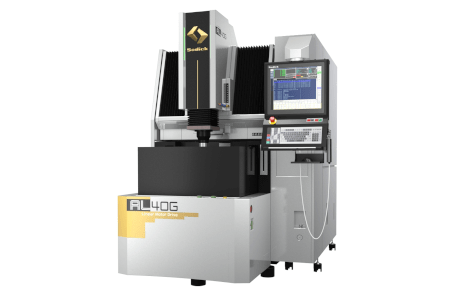

(※画像はAL40G)
超軽量ヘッド、高剛性門型構造、超精密ガイドによりリニアモータ駆動方式の優位性を最大限発揮
|
"省 -Think SAVING- " |
ポンプ最適稼働で消費電力30%削減 |
|---|---|
|
省人化を強力 アシスト |
LN Pro AI(人工知能による最適な加工条件の提供) |
| SP電源 | 全ての領域で放電加工性能を大幅向上 |
| アークレス4 | "絶対アークしない"のさらなる進化 |
|
機械精度 10年保証 |
安心・安全の加工環境を永続的に提供 |
| 機種名 | AL40G+ | AL60G+ | AL80G+ | AL100G+ | ||
| 各軸移動量 | X軸 | mm | 400 | 600 | 850 | 1,200 |
| Y軸 | mm | 300 | 420 | 520 | 650 | |
| Z軸 | mm | 270 | 370 | 420 | 500 | |
| テーブル |
テーブル寸法 |
mm |
600 x 400 |
750 x 550 |
1,100 x 700 |
1,600 x 1,000 |
|
加工タンク内寸法 |
mm | 750 x 620 x 350 | 950 x 740 x 450 | 1,400 x 950 x 500 | 2,100 x 1,250 x 650 | |
|
液面調整範囲 |
mm | 100 ～ 300 | 150 ～ 400 | 150 ～ 450 | 325 ～ 600 | |
| 最大加工物重量 | kg | 550 | 1,500 | 3,000 | 5,000 | |
| クランプチャック | 最大懸垂質量 | kg | 50 | 100 | ||
| 自動クランプ | EROWA COMBI | E020025 | ||||
| EROWA ITS | E007521 | |||||
| 3R COMBI | 3R-460.86-2 | |||||
| 3R MACRO | 3R-600.86 | |||||
| 手動クランプ | TP-02 | - | ||||
| 機械の大きさ | 機械の高さ | mm | 2,330 | 2,570 | 2,900 | 3,340 |
| 幅 x 奥行 | mm | 1,550 x 2,440 | 1,740 x 2,785 | 2,060 x 3,130 | 3,820 x 4,200 | |
| 機械質量 | kg | 4,000 | 5,150 | 9,400 | 13,700 | |
| 制御装置 |
数値制御電源装置 |
SP / SP-E (40A) | SP / SP-E (80A) | |||
