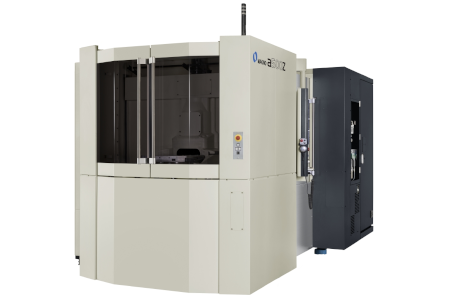

製品外観
公式補完ポイント（D200Z）
- 用途： 精密金型／医療／航空宇宙など小型高精度部品に最適化。
- 同時5軸能力： 多面・複雑形状を一体加工し、段取り回数を大幅削減。
- 主軸： 30,000 min⁻¹ 高速主軸。冷却・潤滑で長時間の寸法安定性を確保。
- テーブル： Φ300 mm（放射状 T溝）。最大ワーク Φ300 × 210 mm、許容質量 75 kg。
- 制御： Makino Professional 6。直感的UIと高精度補間機能。
- 知能化・熱対策： サーモフレンドリーコンセプト（熱変位抑制）等の高精度化技術。
- 自動化適性： ATC 21 本（OP：40／100）で多工程集約・無人運転に対応。
※メーカー公式ページの記載に基づく要約です。仕様は構成により異なります。
仕様概要
| 移動量 (X/Y/Z) | 350 / 300 / 250 mm |
|---|---|
| 回転軸 | B：+91°（0～+91°）／ C：360° |
| テーブル作業面 | Φ300 mm（T溝 12H8 × 4 本・放射状） |
| 最大ワーク寸法 | Φ300 × H210 mm |
| ワーク許容質量 | 75 kg |
| 主軸回転速度 | 300 ～ 30,000 min⁻¹ |
| 主軸端／シャンク | HSK‑E50 |
| ATC 収納本数 | 21（OP：40／100） |
| 制御装置 | Professional 6 |
仕様（フルリスト）
| 項目 | 単位 | D200Z | |
|---|---|---|---|
| 移動量 | X軸 | mm | 350 |
| Y軸 | mm | 300 | |
| Z軸 | mm | 250 | |
| B軸 | — | +91°（0～+91°） | |
| C軸 | — | 360° | |
| テーブル | 作業面の大きさ | mm | Φ300 |
| 最大ワーク寸法 | mm | Φ300 × 210 | |
| 許容質量 | kg | 75 | |
| 上面形状 | — | T溝 12H8 × 4 本（放射状） | |
| 主軸 | 回転速度 | min⁻¹ | 300 ～ 30,000 |
| 出力（25%ED / 連続） | kW | 15 / 11 | |
| トルク（25%ED / 連続） | N·m | 23.8 / 21.0 | |
| 端形状（呼び） | — | HSK‑E50 | |
| 軸受内径 | mm | 60 | |
| 冷却 / 潤滑 | — | 軸芯・ジャケット冷却 / オイルエア潤滑 | |
| ATC | 工具収納本数 | 本 | 21 [OP：40 / 100] |
| 最大工具径（隣接/非隣接） | mm | φ50 / φ80 | |
| 最大工具長さ | mm | 200 | |
| 最大工具質量（無条件/条件付） | kg | 3 / 5 | |
| 外形 | 機械高さ | mm | 2,300 |
| 幅 × 奥行 | mm | 1,868 × 3,030 | |
| 所要床面 | mm | 2,733 × 3,750 | |
| 質量 | kg | 4,600 | |
| 制御装置 | — | Professional 6 |
※仕様は提供資料に基づく再構成です。最新情報はお問い合わせください。
