概要
高精度！高能率！省スペース！ 新世代ミドルレンジ門型研削盤。中型金型プレートや精密部品の加工に最適です。
| チャック寸法 | 1200 × 600 mm |
|---|---|
| テーブル移動量 | 1500 × 695 mm |
| 上下最小単位 | 0.0001 mm |
| 砥石サイズ | Φ250〜510 × 38〜75 × Φ127 mm |

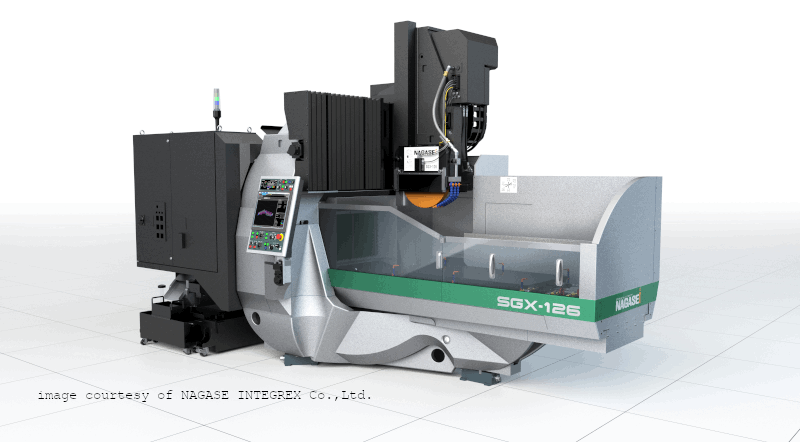

製品外観
SGX-126 / SGX-168 仕様比較
| 機種名 | 型式 | チャック寸法 | テーブル移動量 | 砥石サイズ | 砥石軸出力 |
|---|---|---|---|---|---|
| SGX-126 | SGX-126 B(S)L2D‑Neo3 | 1200 × 600 mm | 1500 × 695 mm | Φ250〜510 × 38〜75 × Φ127 mm | 15 kW |
| SGX-168 | SGX-168 B(S)L2D‑Neo3 | 1600 × 800 mm | 1900 × 895 mm | Φ250〜510 × 38〜75 × Φ127 mm | 15 kW |
iGTARP DESIGN（6要素）
機械構造の最適化と高精度・高能率の両立をめざす6つの設計要素。
I：Innovative inspiration
革新的な発想
革新的な発想
G：Gravity center optimization
重心最適化
重心最適化
T：Topology optimization
必要剛性を維持しつつ軽量化
必要剛性を維持しつつ軽量化
A：Advanced analytical method
高度な解析手法
高度な解析手法
R：Robust optimization
環境変動に強い最適化
環境変動に強い最適化
P：Productivity optimization
生産性の最大化
生産性の最大化
高剛性と速度性能
静剛性 2倍、動剛性 1.25倍（従来比）。
| 項目 | 従来 | 新型 | 向上率 |
|---|---|---|---|
| テーブル最高速度 | 25 m/min | 30 m/min | 1.2 倍 |
| 上下軸最高速度 | 1.5 m/min | 2.0 m/min | 1.3 倍 |
主な特長
3点支持構造
高剛性ベッドで熱変位・たわみを抑制し、精密加工を長時間安定。
コンパクト設計
設置面積は従来比最大 30% 削減。
Neo3 制御
直感 UI と自動化支援で段取り効率化。
トポロジー設計
構造最適化と軽量化を両立。
SMART 1D PROBING
機上測定→補正まで自動化。
オプション / 自動化
- SMART 1D PROBING（機上測定・補正）：ワーク高さの自動測定と追い込み研削を自動化（OP）。
- SMART SURF‑UP®（超平面・形状成形）：座標値を変えずに補正値制御で形状出しと傾き補正（OP）。
剛性・生産性の向上
- 静剛性：2倍、動剛性：1.25倍（従来比）。門型＋3点支持の基本構造。
- テーブル最高速度 30 m/min、上下軸 2.0 m/min（代表）。
- 省スペース化・作業性向上・省エネ化に配慮した設計。

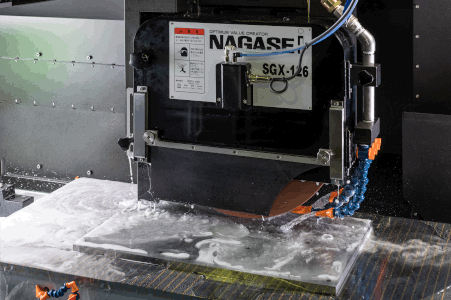

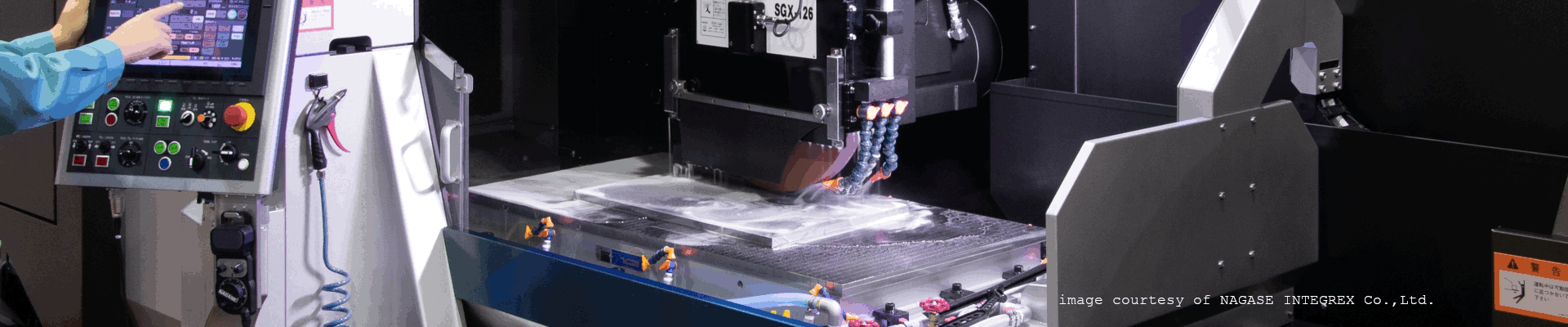

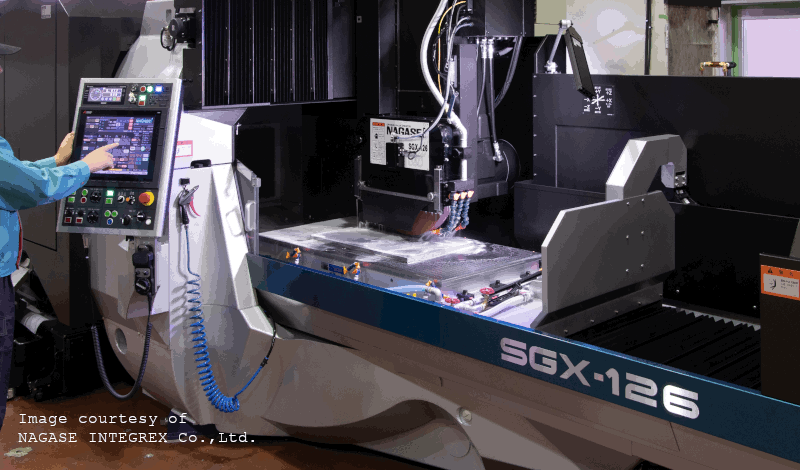

製品画像
