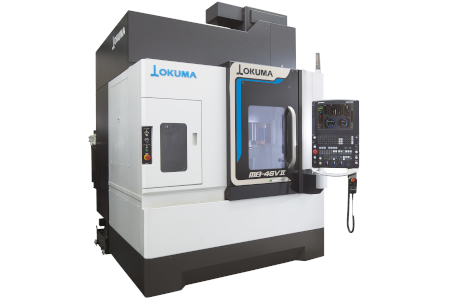

MB-46VⅡ

MB-46VⅡ

立形マシニングセンタ
MB-46VⅡ
オークマ

MB-46VⅡ



機種名 MB-46VAⅡ <MB-46VEⅡ>
No.40主軸 No.50主軸
移動量 X軸(ラムサドル左右) mm 560 <762>
Y軸(テーブル前後) mm 460
Z軸(主軸頭上下) mm 460
テーブル 作業面の大きさ mm 760x460 <1,000x460>
床面～テーブル上面 mm 800
最大積載質量 kg 500 <700>
主軸 主軸回転速度 min-1 15,000 6,000

【OP】強力主軸 50 ～ 8,000
7/24 テーパ No.40 、HSK-A63

 【OP】広域主軸 50 ～ 12,0007/24 テーパ No.50

【OP】高速主軸 50 ～ 20,000
7/24 テーパ No.40(BIGプラス) 、HSK-A63

【OP】強力主軸 50 ～ 12,000
7/24 テーパ No.50

【OP】高速主軸 50 ～ 30,000
HSK-F63

【OP】高速主軸 35,000
HSK-F63
主軸変換レンジ数 無段
主軸テーパ穴 7/24 テーパ No.40 7/24 テーパ No.50
ATC ツールシャンク形式 MAS BT.40 MAS BT.50
プルスタッド形式 MAS2
工具収納本数 本 20
機械の大きさ 機械の高さ mm 2,746
所要床面の大きさ mm 1,950 x 2,810 <2,210 x 2,810> 2,000 x 2,810 <2,210 x 2,810>
機械質量 kg 7,300 <7,500> 7,550 <7,750>
数値制御装置 OSP-P500M
