W32FB ・ W53FB

W32FB ・ W53FB

高精度ワイヤ放電加工機
W32FB
W53FB
牧野フライス製作所

W32FB ・ W53FB

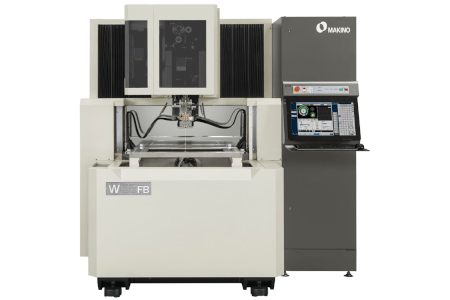

（※機械画像はW53FB）
機種名 W32FB W53FB
移動量 X軸 mm 370 550
Y軸 mm 270 370
Z軸 mm 220 220
テーブル テーブル作業面の大きさ mm 630 x 450 810 x 550
最大ワークの大きさ mm 780 x 590 x 200 960 x 690 x 200
テーブル上面からの最大液面高さ mm 250 250
最大加工物重量 kg 600 1,500
床面からテーブル上面までの距離 mm 950 1,000
ワイヤ 使用可能ワイヤ電極径 mm Φ 0.07 、 0.1 、 0.15 、 0.2 、 0.25
最大テーパ角度 ± 15° / 板厚100mm
加工槽 加工液総量 L 560 800
機械の大きさ 機械の高さ mm 2,050 2,100
幅 x 奥行 mm 1,855 x 2,735 2,160 x 2,845
所要床面の大きさ mm 2,580 x 3,165 2,885 x 3,275
機械質量 kg 4,100 5,000
制御装置 数値制御電源装置 Hyper i
